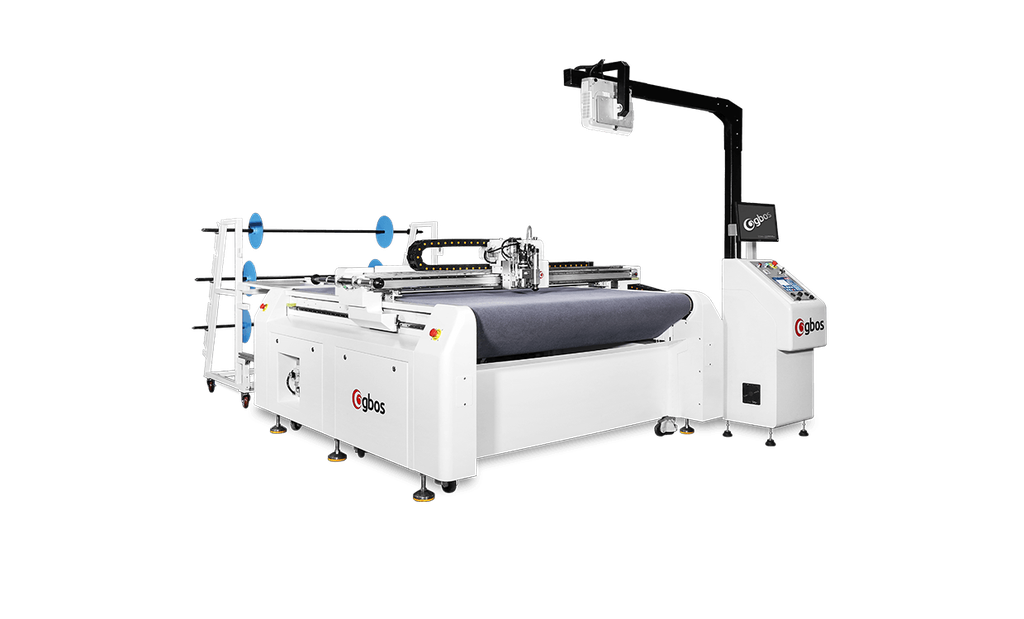

GBOS Режеща маса VC9-1612-P
Специализирана маса за рязане на кройки на 1 или няколко слоя плат, кожа за обувки, чанти и др
ОПТИМАЛНО РЕШЕНИЕ ЗА
ПРОИЗВОДИТЕЛИ НА ОБЛЕКЛО И ОБУКВКИ
Бърза цифрова система за рязане за малки поръчки и нередовно производство. Многофункционална цифрова машина за рязане на кройки с ножове, на един или няколко слоя текстил.
Широко приложение в шивашката промишленост, бельо, реклама, опаковки и др. За безшевно съединяване на плат с дозиране на лепило за бельо; проби на облекла; картон, велпапе, картон.
Оптимална машина за цифрово рязане с ножове на различни материали.
Гъвкави конфигурации и размери в зависимост от нуждите на различните производства
ПРОДУКТОВИ АКЦЕНТИ
ГЪВКАВО КОНФИГУРИРАНЕ
В зависимост от нуждите може да добавяте CCD, SCCD камери и/или прожектор
АВТОМАТИЗАЦИЯ
на подаване на материала
от ролки платове от различни материи на ширина 1.6 м
3 ТИПА ИНСТРУМЕНТИ
с автоматично превключване
| Графични | за залепване | Осцилиращи
ЕЛЕКТРИЧЕСКИ/ПНЕВМАТИЧЕН ОСЦИЛИРАЩ НОЖ
максимална дебелина на рязане
18 мм.
IoT система
CCD/SCCD визуално позициониране
Система за позициониране
Интелигентна система за гнездене
Осцилиращи инструменти
Модулен дизайн
Подвижна операторска конзола
БОГАТИ ФУНКЦИОНАЛНОСТИ
Съвършенство във всички детайли
IoT система
Въз основа на основните нужди на обувната индустрия и персонализирана база данни на GBOS.
CCD/SCCD визуално позициониране (по избор)
Включва функции за разпознаване на маркери и контурни /Многоточково локализиране и рязане/Извличане и рязане на контури/Интелигентно разпознаване и рязане.
SCCD VisionScan
Включва функция извличане на контур при което софтуерът може директно да сканира и извлича контура на графичните обекти.
Четене на ръбове, мултирежимно автоматично напасване подходяща при идентифициране на големи модели.
Система за позициониране с два проектора
Визуализация на позиционирането на дизайна. Незабавен преглед на ефектите на кройките – удобно и бързо.
Интелигентна система за гнездене
Оборудвана с оригинална система за разкрояване ITS2 и
функция за обратна връзка за дата; Дефектите могат да бъдат идентифицирани
автоматично и е в състояние да подрежда нечетен брой шарки, да реже остатъчни
материали (с изключение на разкрояване на материал) и рязане на големи дизайни
на секции (неограничена дължина на подаване); В същото време системата за
разкрой на кожа ITS2 може да бъде съвместима с други машини за рязане без
продукцията да ограничава от марки и модели.
Пневматичен нож и/или електрически нож (по избор)
Стандартен електрически или опционален пневматичен нож – за обслужване на различни нужди от рязане, Предлагат се мулти-опции, включително 5 вида ножове, 1 маркираща писалка, 2 вида перфориращи глави. Пневматичен нож, електрически нож (опция) високоскоростен отделен перфоратор.
Модулен дизайн за създаване на повече възможности
Той може да бъде оборудван с различни функционални модули едновременно, като: PUR дозиращ модул може да се използва в комбинация с визуално позициониране, рязане, маркиране и щанцоване, създава повече възможности!
Подвижна операторска конзола с независима система за управление
Включва усъвършенствана DSP независима система за управление, която може да работи без компютър. (Може да се изпълнява без ограничения, дори ако компютърът е дефектен.)
МОДУЛИ И ИНСТРУМЕНТИ
Пневматичен осцилиращ инструмент / PC
Позволява дебело и многослойно рязане, като дебелината на рязане е около 18 мм. С високите си производствени стандарти и 16 години опит GBOS предлага висока степен на автоматизация при проектирането, което позволява с Пневматичния осцилиращ инструмент да можете да режете не само дебели, но и меки материали.
Дебелина на рязане 18 мм за дебело и многослойно рязане.
Множество остриета за посрещане на различни нужди.
Пневматично задвижване с висока интензивност и мощност.
Може да реже по-сложни дизайни.
Материали - всички видове платове
Punch module / PM
Модул за перфорации - до няклоко отвора в секунда.
За обслужвне на различни нужди от рязане, се предлагат множество опции, включително 2 вида перфориращи глави, високоскоростно отделно щанцоване.
• Може да бъде оборудван с 2 комплекта щанцови устройства едновременно.
• Предлагат се различни спецификации за щанцоване.
• Пробиване на 8 дупки в секунда.
• Материали: Кожа, PU/TPU
Електрически осцилиращ инструмент /EC
Електрически осцилиращ режещ модул, приложим върху всички видове дебели материали, като кожа, картон и т.н.
Приложим върху всички видове дебели материали
Множество остриета за посрещане на различни нужди.
Рязане без въздух под налягане.
Може да реже дизайни.
Материали: кожа; картон; дебели материали
Захващане без шиене / DP
Инструмент за дозиране на лепило за захващане без шиене, позволява намаляване на стъпките на процеса и го прави по-екологичен и енергоспестяващ. Лесно се адаптира към различни приложения.
Иновативна технология за захващане, която заменя традиционните конци и лепенки.
Консистенция на размера на точките на лепилото до 98%.
Дозиране без неравности, контролируемо разстояние, регулируем размер на лепилните точки.
Материали - различни тъкани
Инструмент за частичен сряз / HCD
За рязане самозалепващи материали в рекламната индустрия.
Идеално подходящ за рязане на неправилни форми на самозалепващи се материали.
Отговаря на търсенето на поръчки с малък обем, но голямо разнообразие и повече стилове.
Drawing device за изчертаване / LA
Може да се постигне рязане, щанцоване и изчертаване заедно. Може да се използва в плат, кожа и други видове материали.
Безконтактно писане.
Материали - подходящ за всички видове материали.
VC9 в действие
ФАЙЛОВЕ ЗА ИЗТЕГЛЯНЕ
ОСНОВНИ ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ
| Производител | маси | Gbos |
| Площ на рязане ( см ) | 100 x 120 |
| Подаване на медия | Автоматично |
| Макс. скорост (м / мин) | 60 |
| Макс. ускорение (м/сек2 / G) | 20 / 2 |
| Макс. дебелина на рязане | 10 мм |
| Ширина под траверсата | до 168 см |
| Позиции за инструменти (бр) | 3 позиции |
| Материал за рязане | Винил / плат / мокети, Опаковачен картон, Велпапе, Микро-велпапе, Пенокартон, Кожа, Самозалепващo PVC, Гума |
| Серия маси | VC9 |
