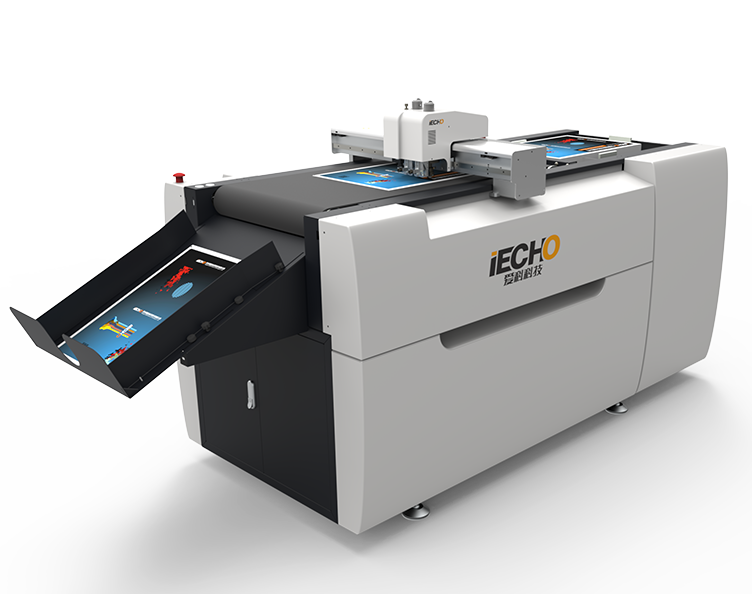

iECHO PK-0705 Plus
Режеща маса с автоматично подаване
ФАЙЛОВЕ ЗА ИЗТЕГЛЯНЕ
ОПТИМАЛНО РЕШЕНИЕ ЗА
ОФСЕТНИ И ДИГИТАЛНИ ПЕЧАТНИЦИ
iEcho моделите от серията PK (автоматични интелигентни системи за рязане) използват напълно автоматичен вакуумен конвейер и платформа за автоматично повдигане и подаване на материалите.
Оборудвани с различни инструменти, те могат бързо и прецизно да правят пълен или частичен срез, биговане, перфориране, V-канали.
Подходящи за рекламна графика, опаковки, макети на графични знаци, къси производствени серии.
ПРОДУКТОВИ АКЦЕНТИ
ЕРГОНОМИЧЕН
ДИЗАЙН
Заема площ от
2,6 кв.м.
АВТОМАТИЗАЦИЯ
на подаване и извеждане
стек с височина 120 мм.
(400 листа
250 гр/кв.м)
3 ТИПА ИНСТРУМЕНТИ
с автоматично превключване
| Графични | Биговащ | Осцилиращ
ЕЛЕКТРИЧЕСКИ ОСЦИЛИРАЩ НОЖ
максимална дебелина на рязане
6 мм.

ЕРГОНОМИЧЕН ДИЗАЙН
Интегрираната здрава и компактна рамка, която с малките си размери и ергономичен дизайн позволява оптимизация на заеманата площ.
Размери на машинте (Д * Ш * В) 2600 x 1000 x 1500 мм
АВТОМАТИЗАЦИЯ НА ЗАРЕЖДАНЕ НА МАТЕРИАЛИТЕ
Устройство за автоматично зареждане и непрекъснато подаване на листове материал, позволяващо куп от материали с височина до 120 мм /пр. 400 листа картон с тегло 250 грама/.
Конвейерната лента автоматично извежда готовия материал към изхода.
Напълно автоматичната система за подаване прави производството по-ефективно и отпада необходимостта от постоянна намеса на оператор.
Високопрецизна регистрационна система (CCD)
Благодарение на CCD камера с висока разделителна способност, машината може да прави автоматично и точно регистриране за контурно рязане на различни печатни материали за да се избегне ръчно позициониране и/или грешка при печат, за лесно и точно рязане. Методът за позициониране по няклоко маркера отговаря на различни изисквания за обработка на материали и гарантира напълно точността на рязане.
• Точка / кръст
• Изрязване на регистрацията отзад на CCD.
• Рязане с позициониране при сканиране на ръбовете на материала: За извършване на позициониране на контурно рязане върху печатни материали чрез сканиране на ръбовете на материала.

PK функционални модули
● Зони за подаване / извеждане на материалите
● Зона за рязане, биговане и перфорация
● Работни инструменти
Опция V-Tool: За направата на V-канали в материали, които не могат да се биговат или за специални ефекти на скосяване.
Материали: мукава, пенокартон
Опция PTK-Tool: За перфориране на части от дизайна, които ще бъдат откъсвани или за места на подсилване на бига
Материали: картони, велпапе и др.
НЯКОЛКО ТИПА ИНСТРУМЕНТИ
Три типа инструменти с автоматично превключване:
2 х графични инструмента
Основно се ползват за самозалепващи се фолиа и хартии. За прецизно изрязване на лепилния слой, без да се наранява основата при висока скорост на рязане.
5 нива на натиск с максимална сила 4 кг.
1 х биговащ инструмент
Биговащ инструмент за опаковъчен картон, велпапе и др. материали. Различни биговащи ролки за различни материали, които позволяват постигане на отлични резултати.
Максимална сила на натиск 4 кг.
1 х електрически осцилиращ инструмент /EOT/
Задвижван от DC motor с висока честота на вибрация, подходящ за материали с ниска и средна плътност.
Използва различни остриета за постигане на радиуси от 1.5 мм.



ПОЛЕЗНИ ОПЦИИ
Опционално: Вграден компютър
1. Със специализирания компютър с вграден тъч екран за PK моделите, не е необходимо да подготвяте отделен компютър за инсталиране на софтуера..
2. Вграденият компютър може да работи и в Wi-Fi режим, което е интелигентна и удобна опция.
Опционално: Система за подаване на ролкови материали
Системата за подаване на ролкови материали добавя допълнителна стойност към PK моделите, които могат да режат не само листови материали, но също така и от ролка(PVC и др.), за производство на етикети, което увеличава производителността на клиентите чрез използване на IECHO PK.
Опционално: Система за сканиране на QR код
QR модула на iEcho е софтуер който поддържа сканиране на QR код за извличане на съответните файлове за рязане, записани в компютъра, за изпълнение на задачи, за да отговори на изискванията на клиентите за рязане на различни видове материали и модели, автоматично и непрекъснато, спестявайки човешки труд и време.
МАТЕРИАЛИ
iECHO PK В ДЕЙСТВИЕ
ФАЙЛОВЕ ЗА ИЗТЕГЛЯНЕ
ОСНОВНИ ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ
Производител | маси | iECHO |
Подаване на медия | Автоматично |
Площ на рязане ( см ) | 75 x 53 |
Макс. скорост (м / мин) | 60 |
Ширина под траверсата | до 92 см |
Позиции за инструменти (бр) | 4 позиции |
Сила на натиск (N / кг) | 60 / 6 |
Точност на позициониране | ± 100 µm |
Макс. ускорение (м/сек2 / G) | 10 / 1 |
Макс. дебелина на рязане | 6 мм |
Материал за рязане | Опаковачен картон, Самозалепващo PVC, Микро-велпапе, Велпапе, Мукава, Светлоотразително фолио, Гофрирана пластмаса, Разпенено PVC, Магнитно фолио, Пенокартон, Гума |
Серия маси | iEcho PK |
Начин на задвижване | Ремък |
