iEcho режещи маси PK4

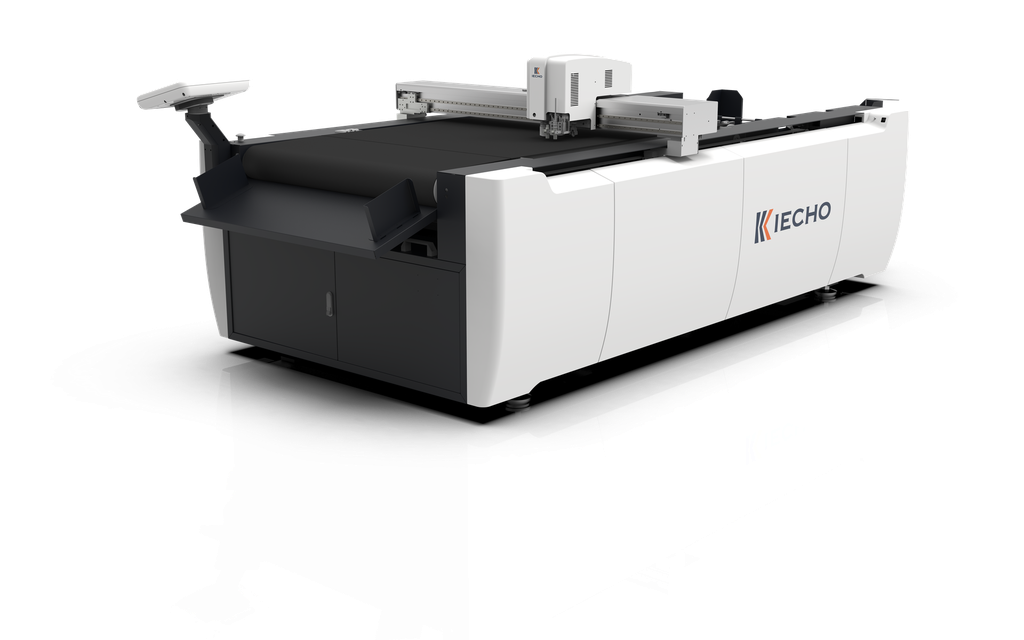

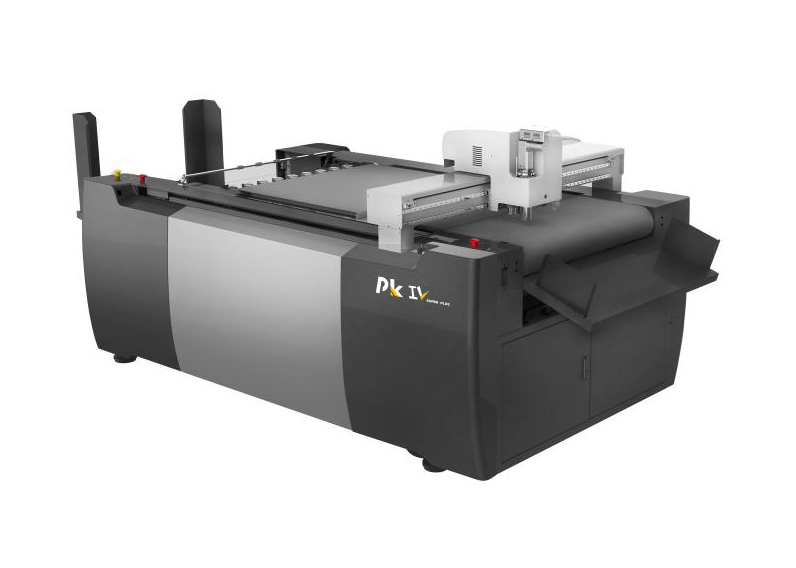

PK4 са режещи маси с вакуумен конвейер и платформа за автоматично повдигане и подаване на материалите в два размера 100 x 70 см и 120 x 90 см.
ФАЙЛОВЕ ЗА ИЗТЕГЛЯНЕ
ОПТИМАЛНО РЕШЕНИЕ ЗА
ОФСЕТНИ И ДИГИТАЛНИ ПЕЧАТНИЦИ
Автоматичните цифрови режещи маси от PK серия на iECHO, са интелигентни цифрови системи за рязане, предназначени за рекламна графика, печатани опаковки, изработка на мостри, малки и средни серии производство. Усъвършенстваната 6-осна високоскоростна система за контрол на движението на iECHO, може да изпълнява бързо и точно процеси, като пълно и частично прорязване, биговане, пунктир, перфорация, маркиране и други функции в една машина.
Моделите PK4 са по-доброто допълнение към серията PK, които използват напълно автоматичен вакуумен конвейер и платформа за автоматично повдигане и подаване на материалите в два размера 100 x 70 см и 120 x 90 см.
Оборудвани с различни инструменти, те могат бързо и прецизно да правят пълен или частичен срез, биговане, перфориране, V-канали.
Подходящи за рекламна графика, опаковки, макети на графични знаци, къси производствени серии.
Материали за обработка: картон, мукава, велпапе, пчелна пита, PP плоскости, PVC, EVA, EPE, гума и др.
ПРОДУКТОВИ АКЦЕНТИ
ЕРГОНОМИЧЕН
ДИЗАЙН
Заема площ от
2,6 кв.м.
АВТОМАТИЗАЦИЯ
на подаване и извеждане
стек с височина 120 мм.
(400 листа
250 гр/кв.м)
4 ТИПА ИНСТРУМЕНТИ
с автоматично превключване
| Графични | Биговащ | Осцилиращ | Универсален тангенциален
СЛОТ ЗА УНИВЕРСАЛНИ ИНСТРУМЕНТИ
максимална дебелина на рязане 16 мм.
ЕРГОНОМИЧЕН ДИЗАЙН
Интегрираната здрава и компактна рамка, която с малките си размери и ергономичен дизайн позволява оптимизация на заеманата площ.
Устройство за автоматично зареждане и непрекъснато подаване на листове материал, позволяващо куп от материали с височина до 400 мм /до 36 кг/.
Конвейерната лента автоматично извежда готовия материал към изхода.
Напълно автоматичната система за подаване прави производството по-ефективно и отпада необходимостта от постоянна намеса на оператор.
ВИСОКА ЕФЕКТИВНОСТ
Система за разпознаване с висока точност (CCD) и регистриране на маркери
С CCD камера с висока разделителна способност, масата може да прави автоматично и точно изрязване по контур на различни печатни материали, за да се избегне ръчно позициониране и грешка при печат, за лесно и точно рязане. Множественият метод на позициониране може да отговори на изискванията за обработка на различни материали, за да гарантира напълно точността на рязане.
С моделите от PK серия може да се обработват широк избор от материали
• kt board
• самозалепващи материали
• хартии
• пенокартон
• светлоотразителни
• опаковъчен картон
• полиестер
• велпапе
• мукава
• синтетични гофрирани
• разпенено ABS
• магнитно фолио
УДОБЕН СОФТУЕР ЗА РАЗЛИЧНИ МАТЕРИАЛИ
• Безпроблемна връзка със софтуери за дизайн и проектиране на кутии, съвместим с CDR, AI, ArtiosCAD, KASEMAKE, Box-Vellum, Packaging magician и др.
• При процес на работа със слоеве софтуера следва основния стил на проектиране, който е по-скоро в съответствие с навика на дизайнера.
• Софтуерът може автоматично да съчетава данните с рязане, биговане, пунктирана линия и други процеси, без допълнителни ръчни настройки, и да изрязва директно след импортиране.
• Софтуерният модул за маркиране на точка може автоматично да генерира регистрационни маркери в AI и CDR.
• Автоматично свързване на сегменти в режещия файл, за да подобяване на ефективността на рязане.
• Автоматично задане и генериране на пунктирана линия във файла за рязане.
• Удобна работа: Удобството и ефективността са важен символ на системата iBrightcut. Под ръководството на професионалните техници на iECHO вие ще знаете основната работа на системата iBrightcut в рамките на 1 час и можете да овладеете работата със системата за един ден.
• Можете да конфигурирате дисплея и позицията с бързи клавиши според вашите собствени навици и предпочитания; можете да зададете позицията, в която главата на машината да остане след изпълнение на задачата; можете да зададете кога автоматично да изключва вакуумната помпа и да изключва вакуумната помпа след приключване на задачата.
PK4 в действие
ОСНОВНИ ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ
| Площ на рязане ( см ) | 120 x 90 или 100 x 70 |
| Производител | маси | iECHO |
| Подаване на медия | Автоматично |
| Макс. скорост (м / мин) | 72 |
| Ширина под траверсата | до 92 см |
| Позиции за инструменти (бр) | 5 позиции |
| Сила на натиск (N / кг) | 60 / 6 |
| Точност на позициониране | ± 100 µm |
| Макс. ускорение (м/сек2 / G) | 10 / 1 |
| Макс. дебелина на рязане | 16 мм |
| Материал за рязане | Опаковачен картон, Самозалепващo PVC, Микро-велпапе, Велпапе, Мукава, Светлоотразително фолио, Гофрирана пластмаса, Разпенено PVC, Магнитно фолио, Пенокартон, Гума, Re-board / Пчелна пита, Лакови форми, Флексо клишета |
| Серия маси | iEcho PK |
